Ürün Ayrıntıları
Menşe yeri: Shenzhen, Çin
Marka adı: TFT Driver Board
Sertifika: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Model numarası: ZY08012 V1.0
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: Please contact us for latest price
Ambalaj bilgileri: Özel
Teslim süresi: 1~7 iş günü
Ödeme koşulları: T/T, L/C, Kredi kartı, PayPal
Yetenek temini: Günde 500,0 adet
Görev: |
kulaklık girişi ve çıkışı ve 3 watt çift kanal ses amplifikatörü çıkışı |
Arayüz sinyali: |
1xHDMI1.4, 1xDVI1.0 ve 1xVGA |
Çıkış: |
LVDS çıkışını destekler |
Boyut: |
139.0 x 53 mm |
Depolama sıcaklığı: |
-20 ~ 60 ℃ |
Çalışma sıcaklığı: |
-10 ~ 50°C |
Görev: |
kulaklık girişi ve çıkışı ve 3 watt çift kanal ses amplifikatörü çıkışı |
Arayüz sinyali: |
1xHDMI1.4, 1xDVI1.0 ve 1xVGA |
Çıkış: |
LVDS çıkışını destekler |
Boyut: |
139.0 x 53 mm |
Depolama sıcaklığı: |
-20 ~ 60 ℃ |
Çalışma sıcaklığı: |
-10 ~ 50°C |

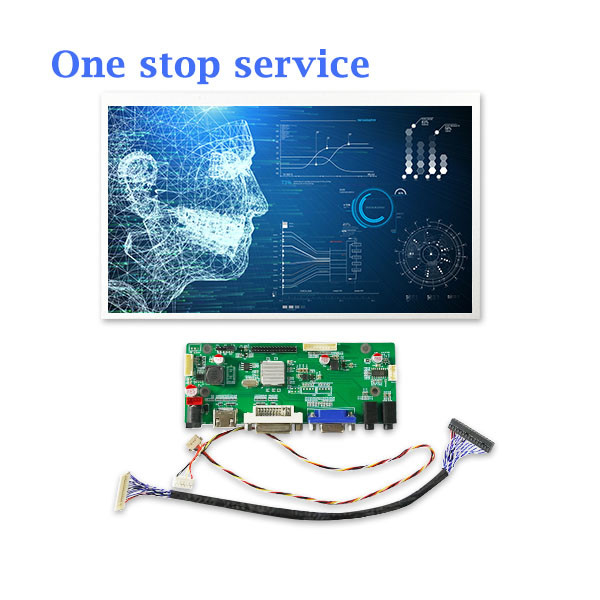

ZY08012 V1.0 Denetim Paneli ile TFT Panel Ekranı Çok fonksiyonel Ekran Sürücü Paneli
Açıklama
ZY08012 V1.0, 1xHDMI1'i birleştiren çok fonksiyonel bir ekran sürücü kartıdır.4, 1xDVI1.0 ve 1xVGA giriş arayüzü, 186MHz'ye kadar 2 port LVDS çıkışını, kulaklık giriş ve çıkışını ve 3 watt çift kanallı ses güçlendirici çıkışını destekler.
Özellikleri
| Güç girişi | 12V DC giriş /12V 680mA+/-10mA |
| Sinyal Girişi | 1 HDMI girişi / 1 HDMI |
| Sinyal Girişi | 1 VGA girişi / 1 VGA |
| Sinyal Girişi | 1 DVI girişi / 1 DVI |
| Sinyal çıkışı |
6/8 bit tek / çift LVDS çıkışı 6/8 LVDS |
| Ses girişi | 3.5mm kulaklık girişi /3.5mm |
| Ses çıkışı | Kulaklık çıkışı /3.5mm |
| Ses çıkışı | Konuşmacı |
| Diğerleri | I2C/ADC/UART |
Arayüz Görev Açıklama Şekil
| Hayır, hayır. | Açıklama |
| CN 6 | ADC arayüzü / ADC |
| CN 9 | Ekran paneli voltaj ayarları |
| CN11 | LVDS çıkış arayüzü /LVDS |
| CN15 | UART arayüzü |
| CN 7 | I2C otobüs arayüzü /I2C |
| CN 8 | Klavye arayüzü |
| CN 12 | 3W hoparlör_L/R çıkışı /3 |
|
CN13 |
Dış 3,5 mm kulaklık çıkış arayüzü |
|
CN14 |
Dış 3,5 mm kulaklık giriş arayüzü |
| CN 5 | Dış VGA giriş arayüzü |
| CN4 | Dış DVI giriş arayüzü |
| CN3 | Dış HDMI giriş arayüzü |
| CN1 | Dış 12V DC giriş arayüzü |
| CN2 | Dahili 12V DC giriş arayüzü |
| CN10 | Arka ışık kontrol arayüzü |
Yapısal Boyut Şekil
